VAINAS DE PROTECCIÓN PARA TERMOPARES Y SONDAS DE TEMPERATURA
DISPONEMOS DE VAINAS DE PROTECCIÓN PARA TERMOPARES Y SONDAS DE TEMPERATURA, FABRICADAS EN DIFERENTES MATERIALES, DIÁMETROS Y CONFIGURACIONES PARA PROTEGER EL SENSOR FRENTE A ALTAS TEMPERATURAS, CORROSIÓN, ABRASIÓN Y ESFUERZOS MECÁNICOS.
Tipos de vainas de protección
Las vainas de protección aíslan el elemento sensor del contacto directo con el proceso, aumentando su resistencia y prolongando su vida útil.
La elección de la vaina adecuada dependerá de la temperatura de trabajo, el medio de proceso, la resistencia química necesaria, el desgaste mecánico y el tipo de sensor instalado.
| IMAGEN | TIPO DE VAINA | DESCRIPCIÓN | UTILIDADES / APLICACIONES HABITUALES |
|---|---|---|---|
|

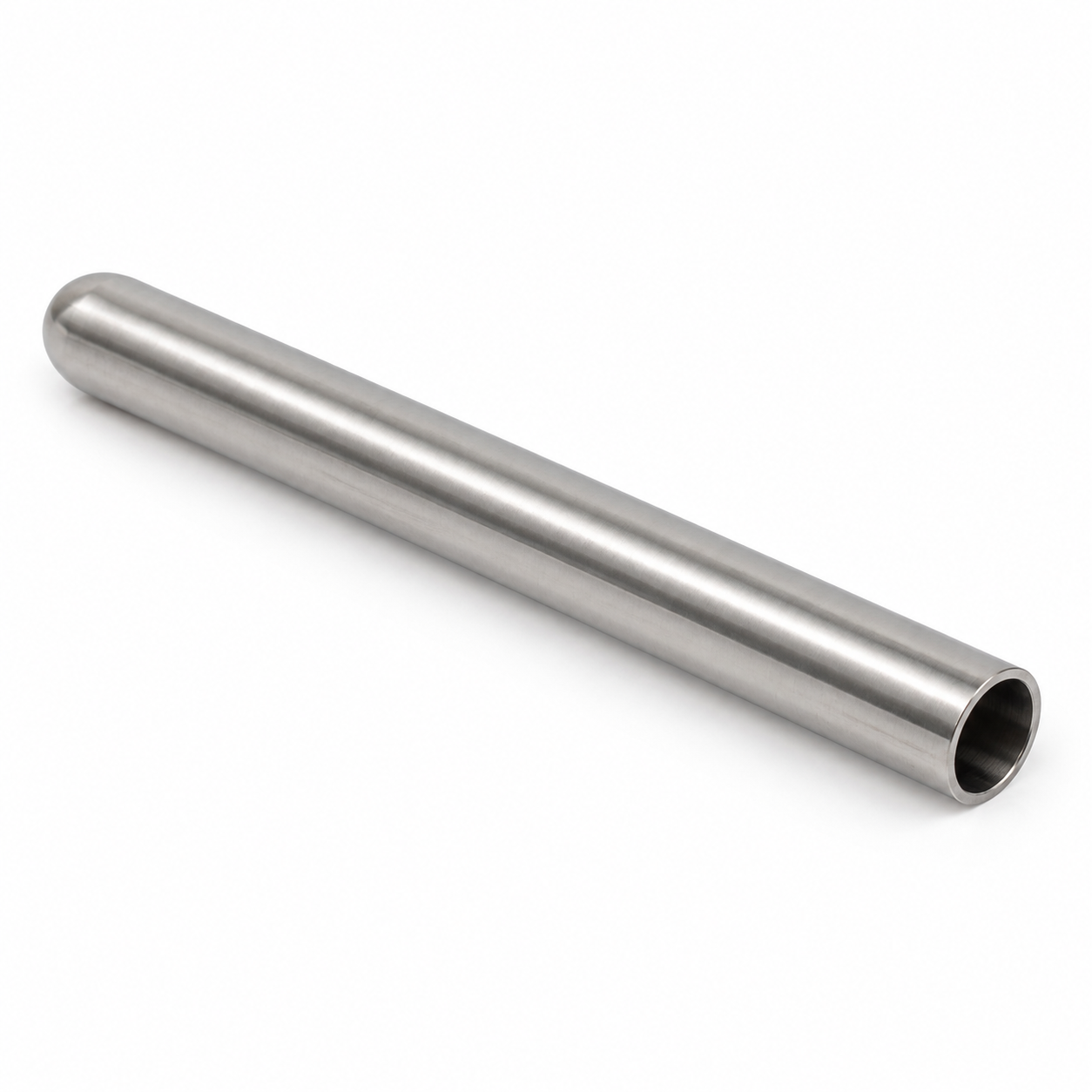

VAINA METÁLICA DE ACERO INOXIDABLE CON EXTREMO CERRADO | Tubo protector de acero inoxidable con extremo cerrado, diseñado para aislar físicamente el sensor del contacto directo con el medio de proceso. | Termopares, sondas PT100 y otros sensores instalados en depósitos, tuberías, maquinaria, equipos térmicos y procesos industriales generales. |
|

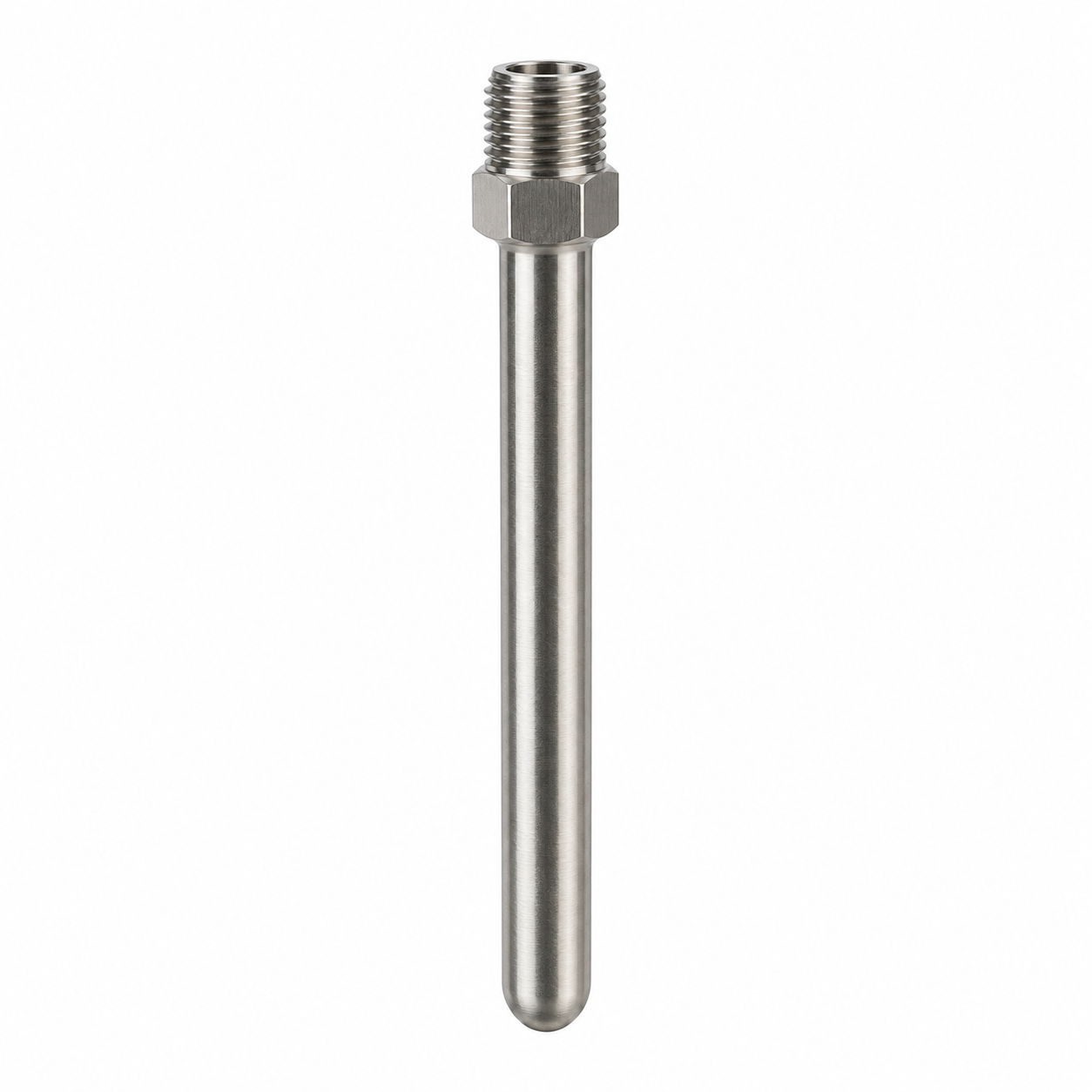

VAINA DE ACERO INOXIDABLE CON CONEXIÓN ROSCADA MACHO | Vaina metálica que incorpora una conexión roscada macho para facilitar su montaje directo sobre una toma de proceso, tubería o depósito. | Instalaciones industriales donde se requiere una unión roscada sencilla, desmontable y resistente para proteger el sensor de temperatura. |
|

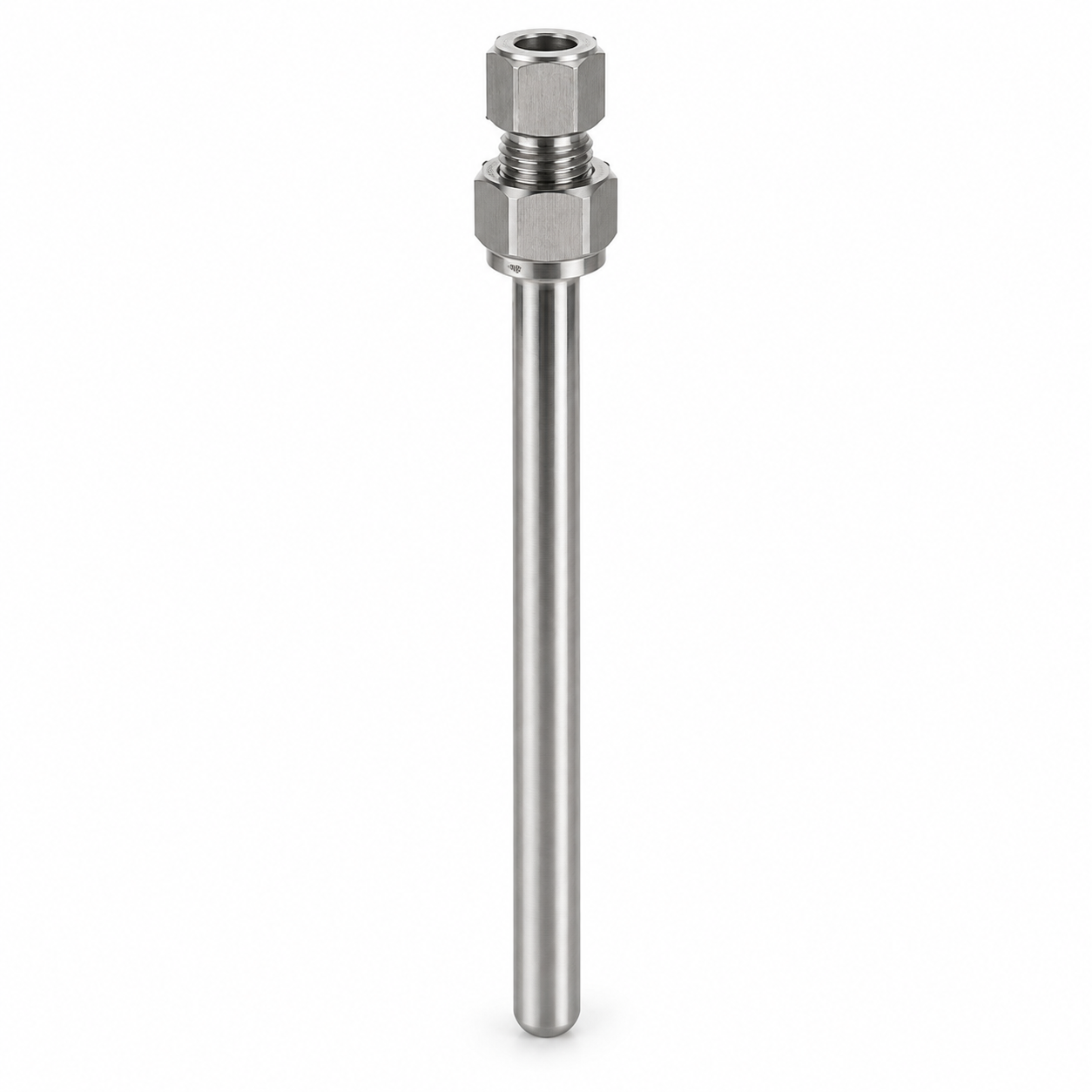

VAINA DE ACERO INOXIDABLE CON RACOR DE COMPRESIÓN | Configuración equipada con racor de compresión que permite fijar la vaina y ajustar su posición o profundidad de inserción durante el montaje. | Tuberías, depósitos, maquinaria y procesos donde es necesario regular la profundidad de trabajo o facilitar el desmontaje del conjunto. |
|

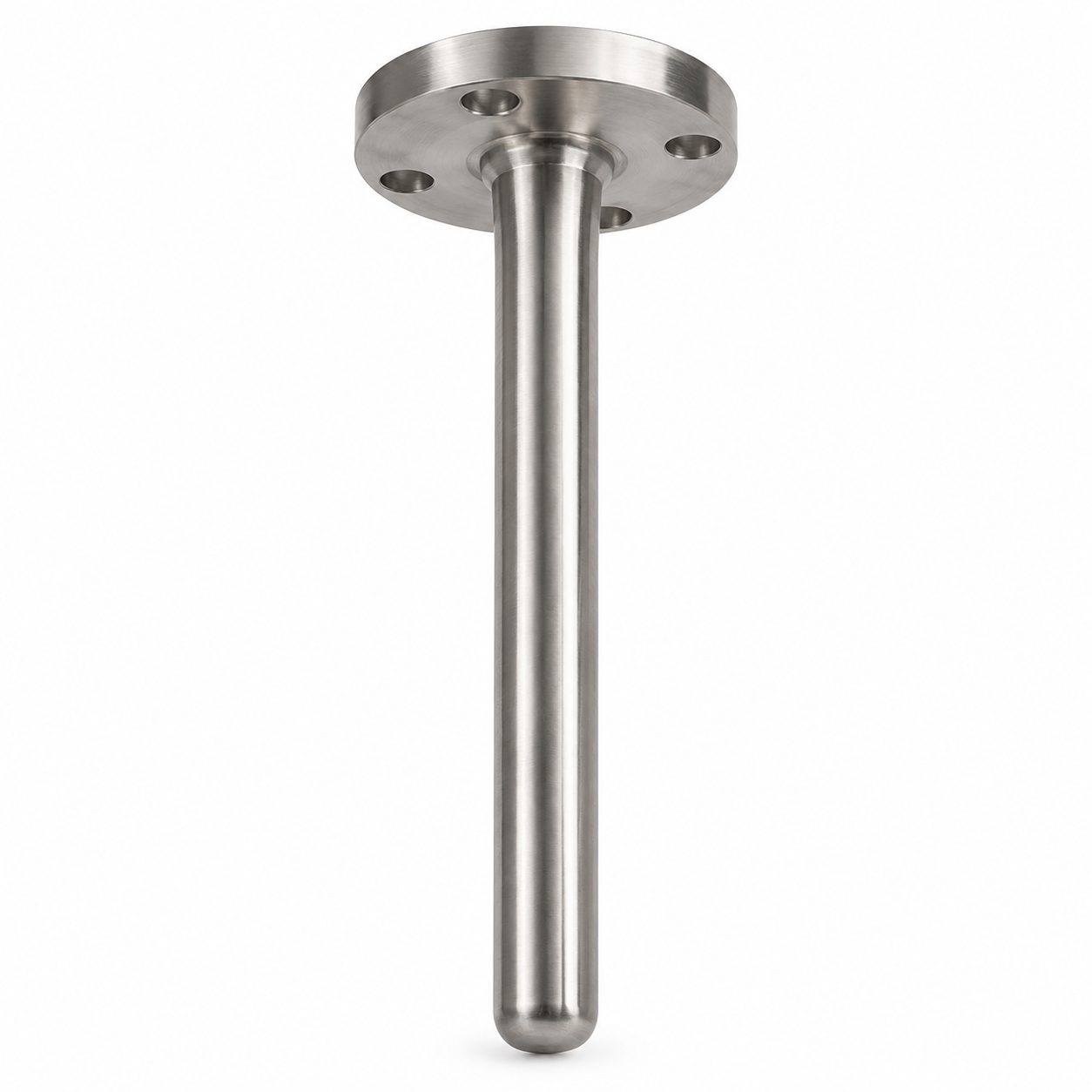

VAINA DE ACERO INOXIDABLE CON BRIDA CIRCULAR | Vaina metálica integrada en una brida circular que proporciona una fijación sólida y estable sobre el equipo o recipiente de proceso. | Depósitos, reactores, conductos, hornos y equipos industriales donde se utiliza una conexión mediante brida para el montaje del sensor. |
|

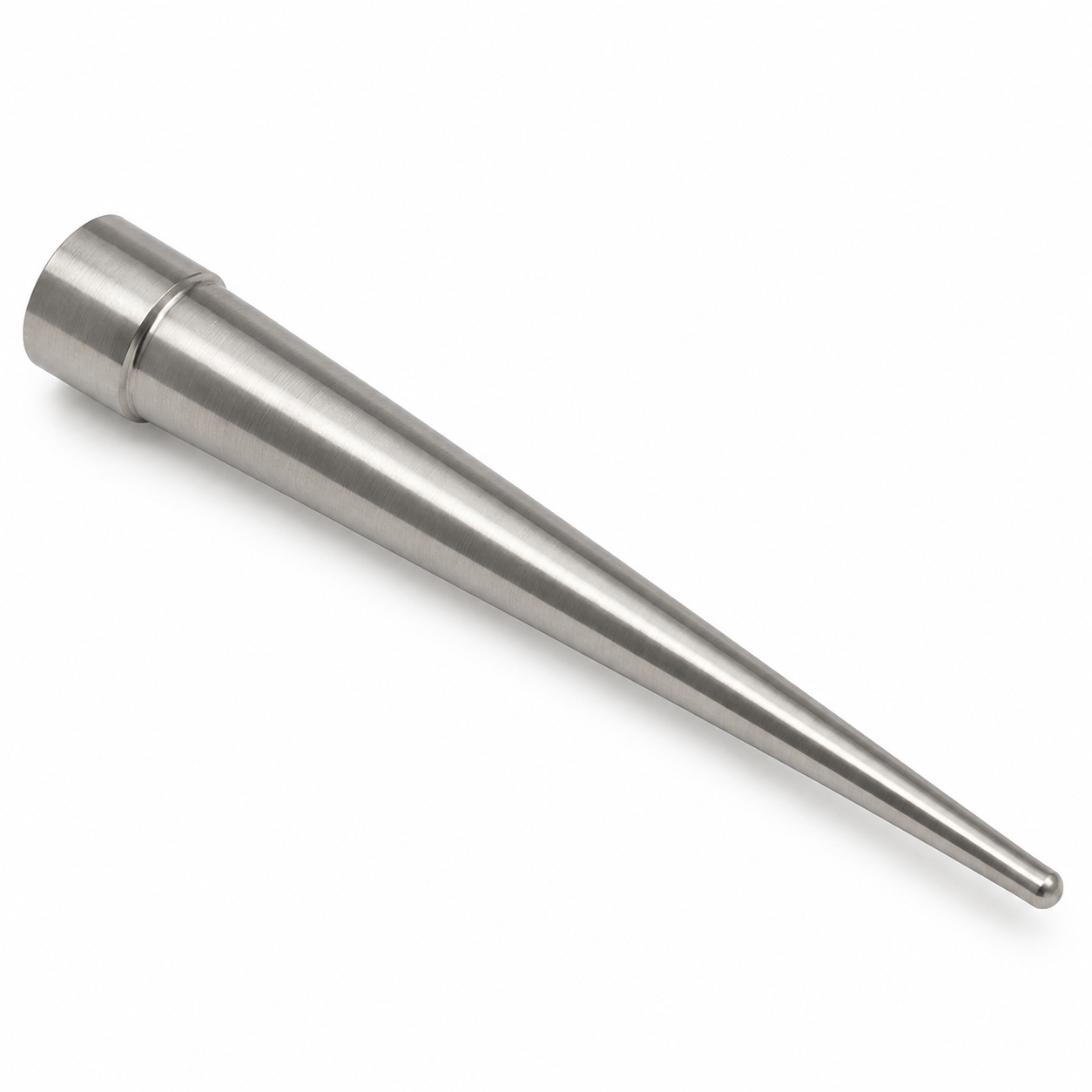

VAINA METÁLICA CÓNICA DE ACERO INOXIDABLE | Vaina mecanizada con perfil cónico que reduce progresivamente su diámetro hacia la punta, manteniendo una estructura resistente. | Procesos donde se busca una buena resistencia mecánica combinada con una menor masa en la zona de medida y una respuesta térmica más rápida. |
|

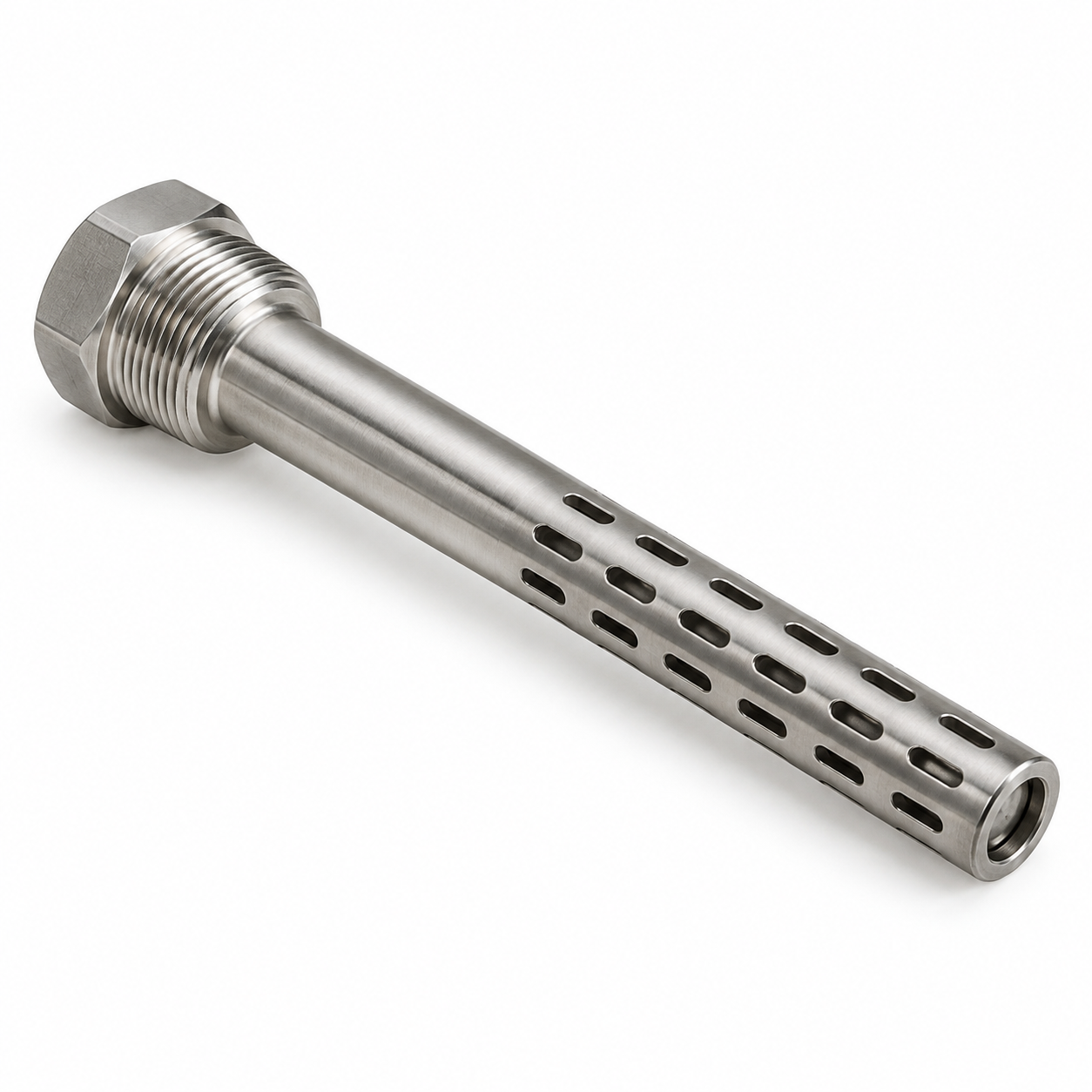

VAINA PERFORADA DE ACERO INOXIDABLE CON CONEXIÓN ROSCADA | Vaina metálica con perforaciones laterales que permiten una mayor circulación del medio alrededor del sensor, incorporando además una conexión roscada para su montaje. | Medición en aire, gases y determinadas aplicaciones donde se necesita proteger mecánicamente el sensor sin aislarlo completamente del medio. |
|

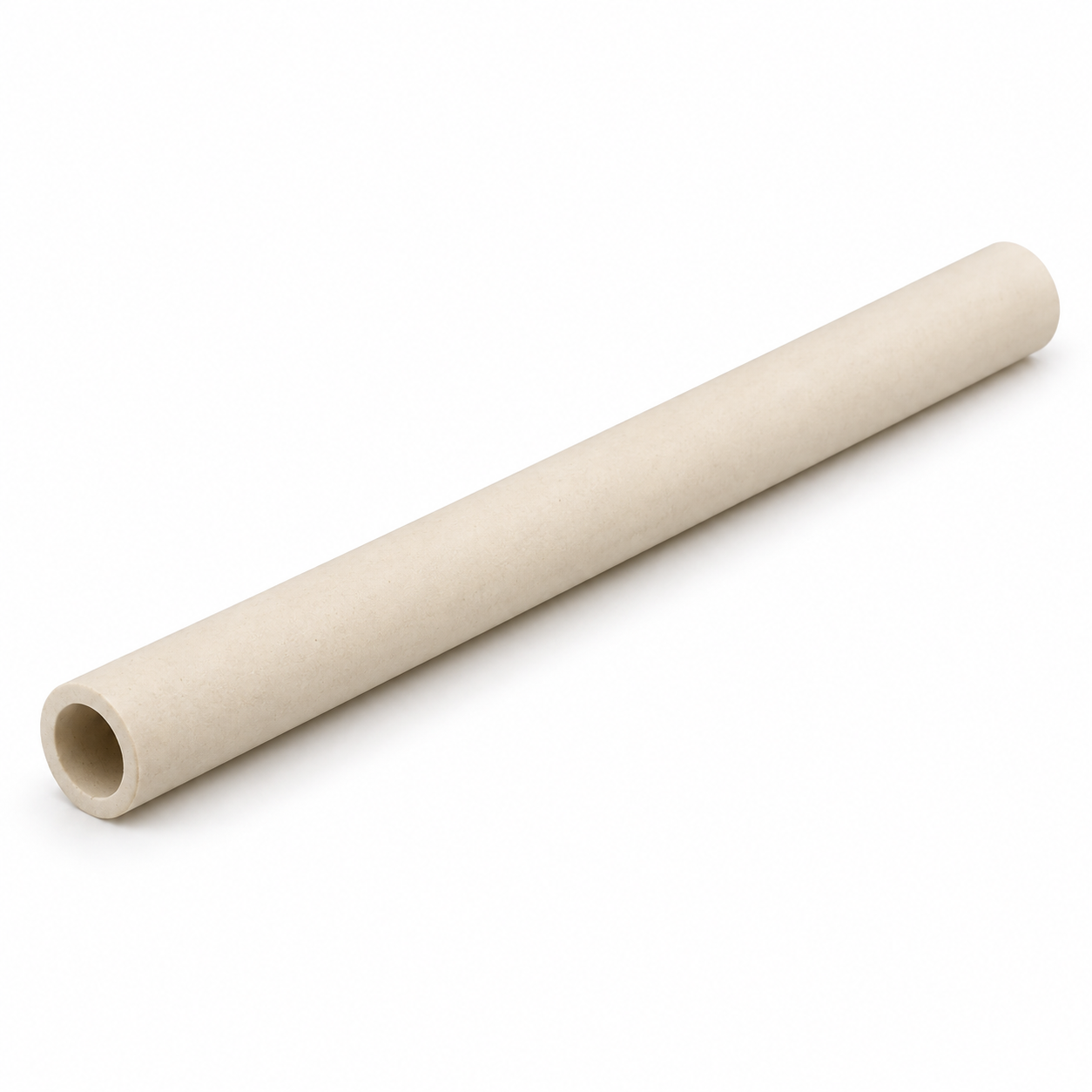

VAINA CERÁMICA TUBULAR HUECA | Tubo protector cerámico hueco diseñado para aislar y proteger elementos de medida expuestos a temperaturas elevadas y condiciones térmicas severas. | Hornos, tratamientos térmicos, industria cerámica, vidrio, fundición y otros procesos donde las vainas metálicas pueden resultar insuficientes. |
|

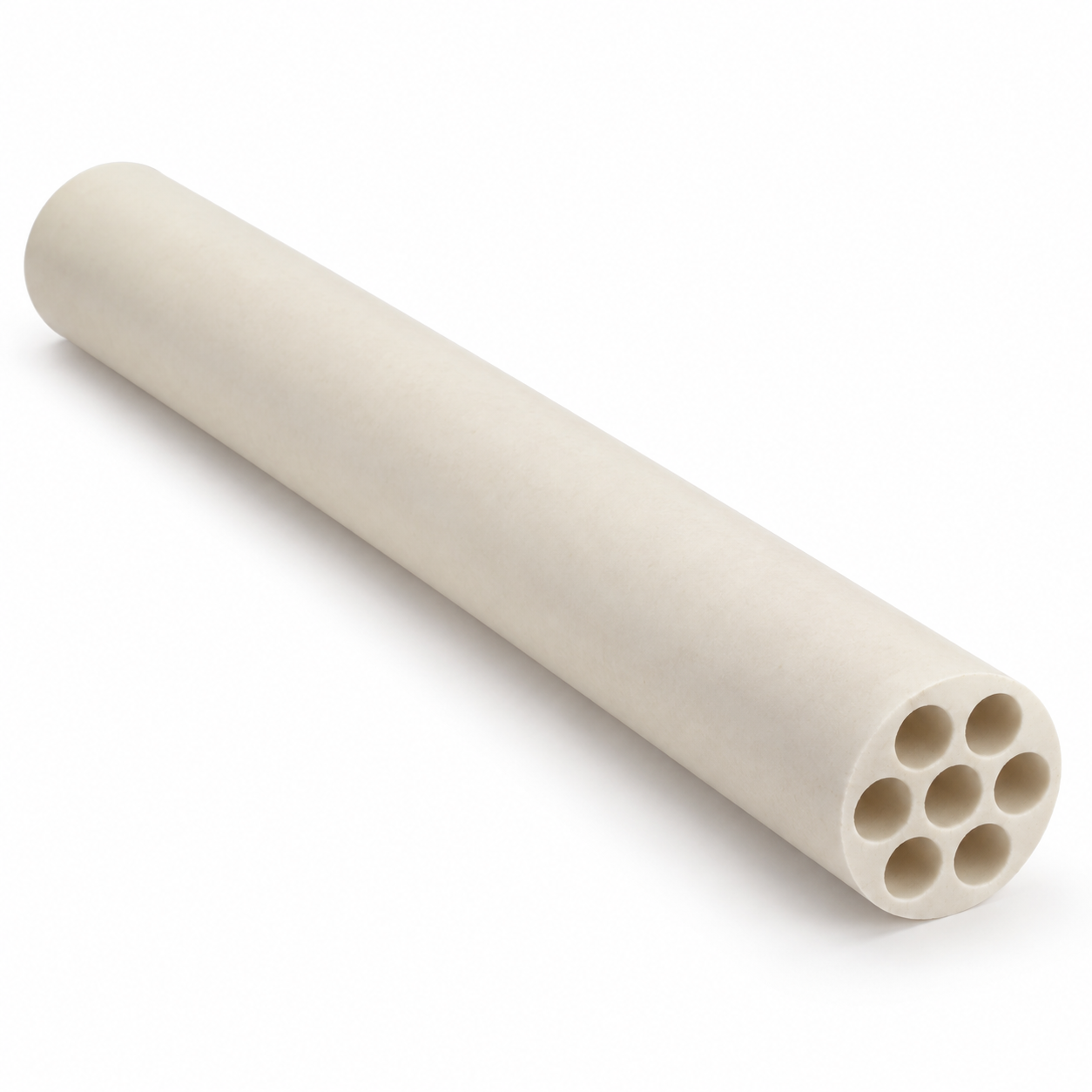

VAINA CERÁMICA MULTICANAL | Elemento cerámico provisto de varios canales longitudinales que permiten separar y guiar conductores o hilos de termopar dentro del conjunto de medida. | Termopares de alta temperatura, montajes multipunto y aplicaciones donde se requiere aislamiento eléctrico entre diferentes conductores. |
|

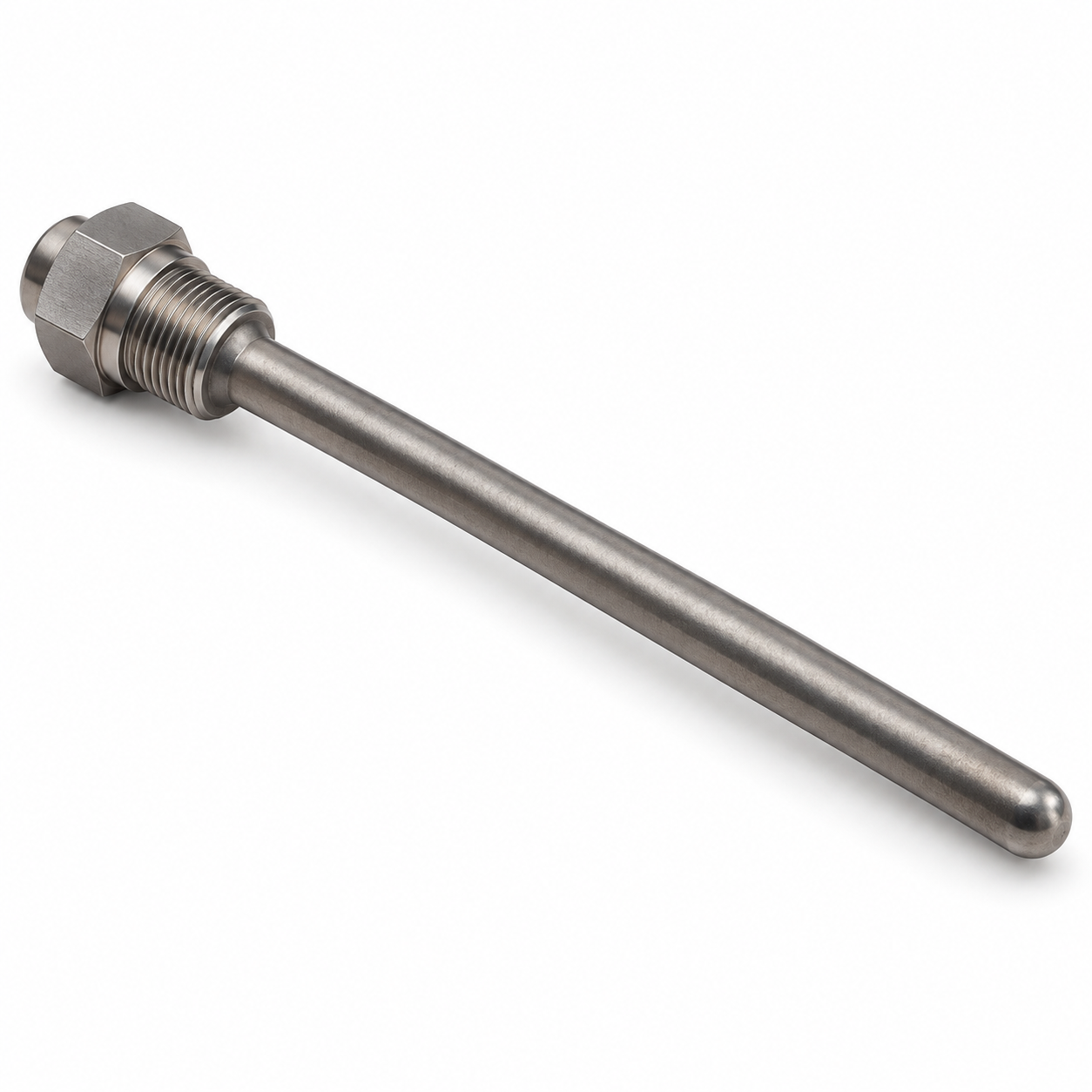

VAINA METÁLICA CON CONEXIÓN ROSCADA | Vaina protectora metálica con conexión roscada integrada para realizar un montaje compacto y seguro directamente sobre el proceso. | Equipos industriales, depósitos, tuberías, maquinaria y sistemas donde se necesita una conexión roscada para instalar o sustituir fácilmente el sensor. |
|

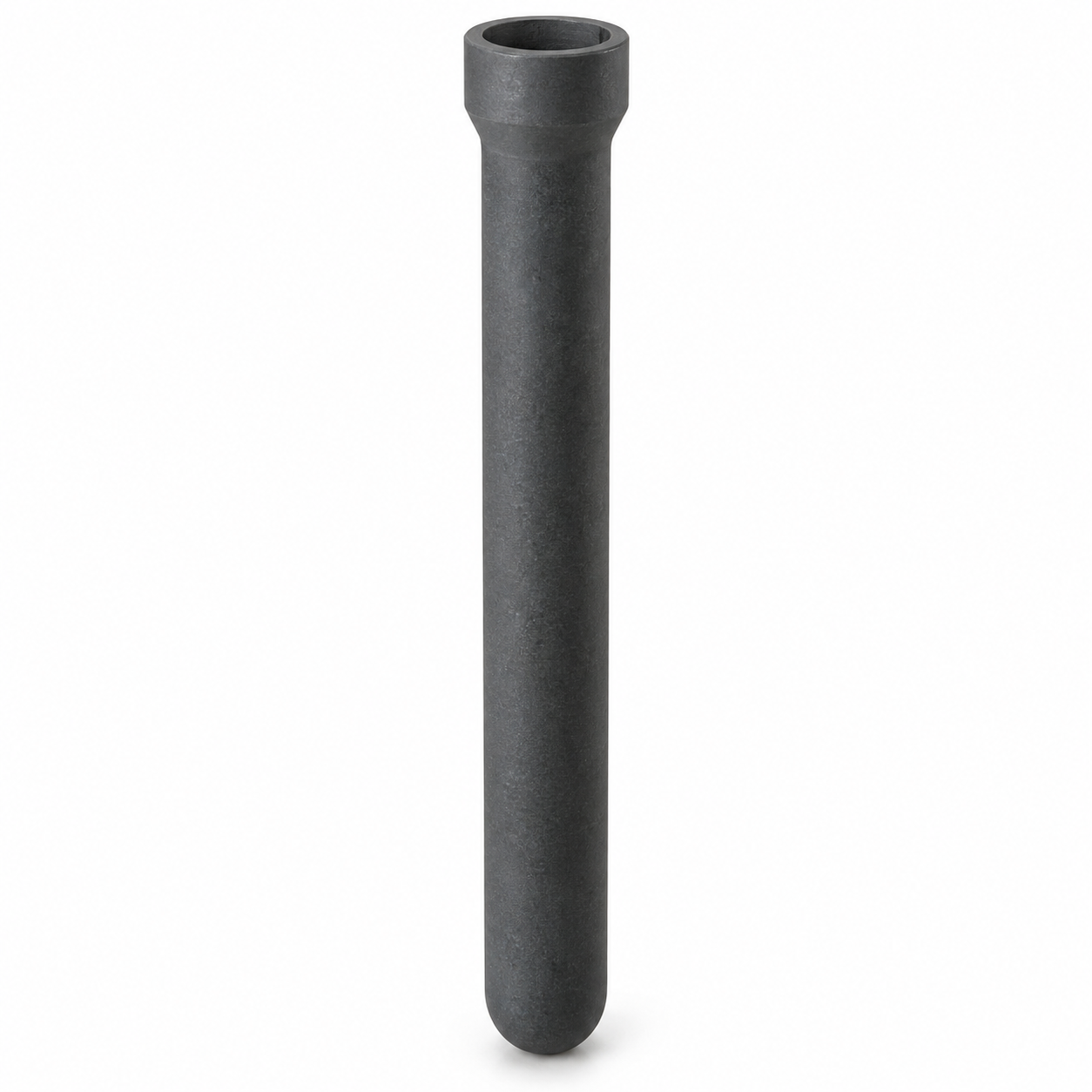

VAINA DE CARBURO DE SILICIO | Vaina de material cerámico técnico caracterizada por su elevada resistencia térmica, mecánica y frente al desgaste en condiciones de trabajo exigentes. | Hornos industriales, tratamientos térmicos, fundiciones y procesos con alta temperatura, abrasión o ambientes especialmente severos. |
|

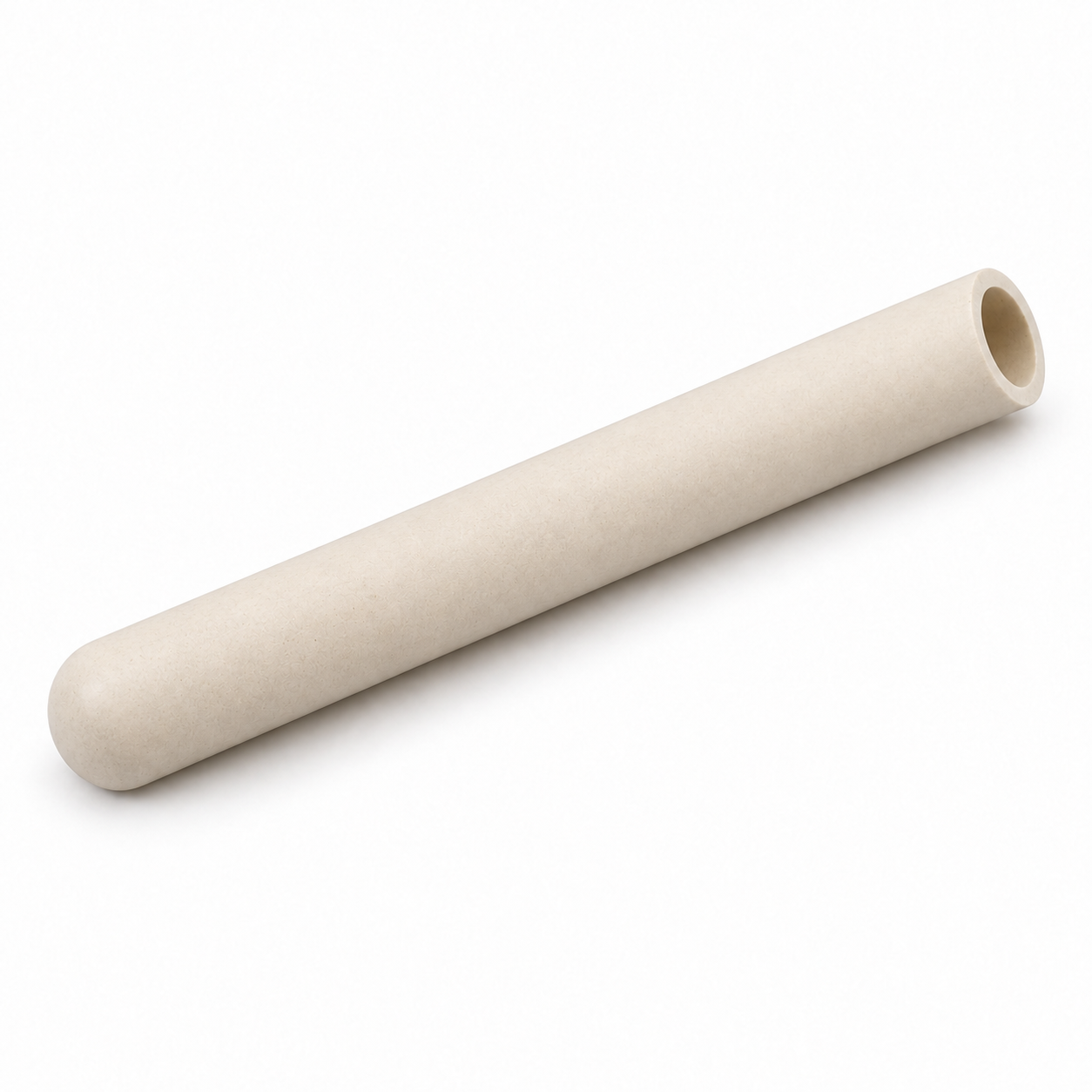

VAINA CERÁMICA PROTECTORA DE ALTA TEMPERATURA | Tubo cerámico protector de pared resistente, destinado a aislar el termopar o elemento sensor frente a temperaturas muy elevadas y exposición directa al proceso. | Hornos, procesos térmicos continuos, instalaciones metalúrgicas, cerámica, vidrio y equipos sometidos a ciclos frecuentes de alta temperatura. |
|

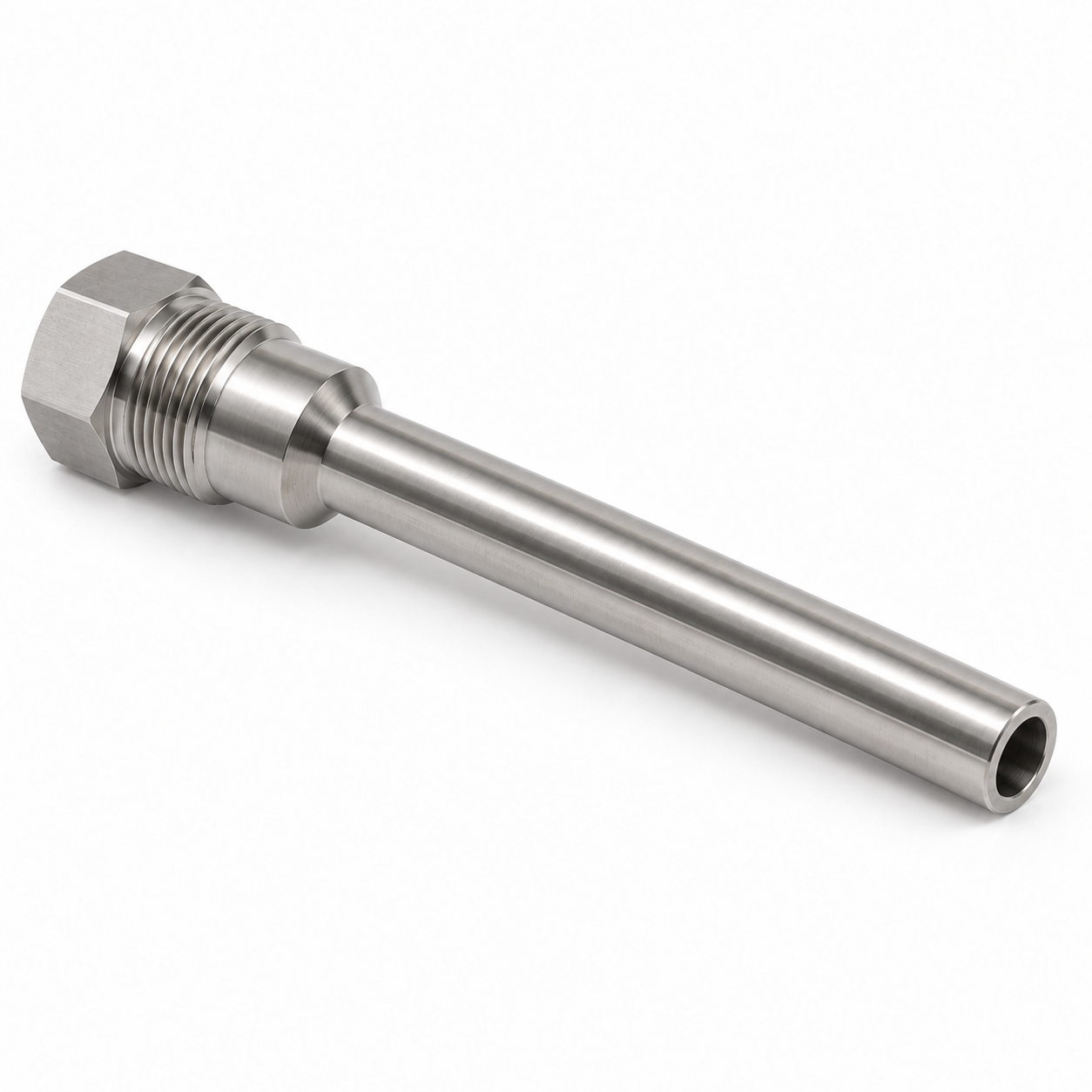

VAINA METÁLICA ESPECIAL CON CONEXIÓN ROSCADA | Configuración metálica especial fabricada con geometría, dimensiones y conexión roscada adaptadas a las características concretas del montaje. | Recambios especiales, maquinaria específica, equipos OEM, instalaciones existentes y aplicaciones donde una vaina estándar no se adapta a las necesidades del proceso. |
Aplicaciones de las vainas de protección
Las vainas de protección se utilizan con termopares, sondas PT100, PT500, PT1000 y otros sensores de temperatura cuando el elemento de medida necesita protección frente al proceso.
Son habituales en hornos, tratamientos térmicos, fundiciones, procesos químicos, depósitos, conductos, maquinaria, instalaciones alimentarias y diferentes procesos industriales.
La selección del material y configuración adecuados es especialmente importante en aplicaciones con alta temperatura, productos corrosivos, abrasión, impactos o ciclos térmicos frecuentes.
Vainas de protección a medida
Podemos suministrar vainas metálicas y cerámicas en diferentes materiales, diámetros, longitudes y espesores, así como incorporar conexiones roscadas, bridas y otros sistemas de montaje.
También fabricamos configuraciones especiales según plano, muestra o condiciones de proceso, adaptando la vaina al tipo de sensor y a las características concretas de cada instalación.
